陕西软管泵设计图纸

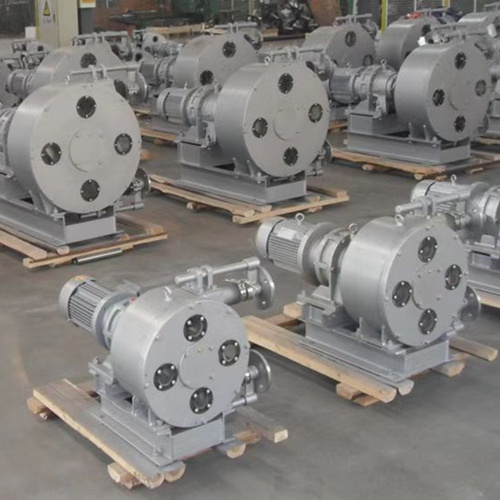

陕西软管泵的结构：

软管泵是由泵壳、转子体、减速机、机座和软管等5大部分组成。软管泵属于蠕动泵的范畴。蠕动泵是转子式容积泵的一种，因其工作原理类似消化道以蠕动方式输送气、固、液三相介质而得名。

软管泵的独到之处：没有其它泵种比软管泵具有较好的自吸能力，几乎可以产生合理的真空来吸液；输送含气液、泡沫液而无气阻；输送高粘度、剪切敏感性介质也是强项；每转固定的排量而与出口压力无关，是天生的计量泵。

陕西软管泵的工作原理：

软管泵应用于工业已经很了，软管泵较早的原始设计甚至可追溯到半个多世纪前。软管泵较早在美帝康尼迪克州的消防员使用这种泵输送石灰浆料。

一些人直觉地认为，介质的研磨性决定了软管的使用寿命，这是一种误解。研磨性介质确实对软管内壁有磨损，使已知的软管壁厚变薄，从而因压缩不严产生内泄或倒流及流量下降；内泄进一步增大了内壁的磨损速度；但软管泵都应具备软管压缩的调节装置，在泵的使用过程中需不断地调整以阻止内泄和流量下降。在不考虑输送介质和软管材料相容性的前提下，输送强研磨性介质和非研磨性粘液，软管的寿命是相同的。实际上，除了软管本身的胶种及制造质量外，决定软管寿命的因素是压缩软管的次数；二位因素是压缩软管的方式、力度和由此产生的磨擦热。换句话说，软管的失效是由于压缩次数的累积及磨擦热引起的疲劳老化。使软管寿命较大化及延长停工期间隔的较好办法是减少压缩软管的次数、采用对软管较小损害的压缩方式及准确的压缩力度。

陕西软管泵的使用寿命:

一台软管泵寿命在7-10年，较大的挑战在于软管泵的软管，它是软管泵的核心部件，其寿命直接关系到泵的使用成本。可以这么说，软管泵的设计是围绕软管寿命较大化来进行的。

由于软管泵的种种优势，使软管泵越来越广泛应用于黄金冶炼、有色冶炼、化工、采矿、食品加工、酿造、陶瓷、水处理等行业。

陕西软管泵应用：

1. 化工行业的酸、碱、磷酸盐浆料以及二氧化钛等无机盐物料；

2. 石油化工中的钻井泥浆及原由输送;

3. 水处理中的淤泥浆、石灰浆等输送；

4. 采矿、冶金行业，如金矿开采中的充填物料、黄金冶炼过程中的矿浆等输送；

5. 医药行业的各种药品料液的输送;

6. 食品行业的油类物料及饮料输送;

7. 造纸行业的纸浆、硫磺浆输送;

8. 建筑行业的水泥沙浆输送;

9. 陶瓷行业的陶瓷釉浆等输送;

10. 核废料、电解废渣、金属渣液、油漆、涂料、粘合剂、胶水、胶乳、耐火纤维浆及其他密封要求高、粘度大、颗粒含量多的液体输送

陕西软管泵具有以下八大特点：

（1）属容积式泵类，其有无机械密封、自吸、自清理等特性。

（2）无泵阀、填料函，不会产生密封类泵的泄漏和气阻现象。

（3）结构简单，适应性强，液体、气体、浆状和粘稠悬浮物料均可输送，特别是光滑的软管空腔能泵吸有杂质的液体、各种纤维物体以及含粒径在软管直径1/4以下的固体料浆，且不产生任何堵塞。

（4）运行前不需灌泵，干运行时，不会产生主轴封等故障，泵吸送的液体仅与胶管接触，故能输送橡胶所能承受的腐蚀性及磨蚀性介质，可以代替一般不锈钢泵。

（5）可以正反向旋转，不设定进出口，动力消耗少，水力和容积速率高。

（6）具有很好的计量能力，可以用作计量泵，可通过选择管子的尺寸和调节转速改变流量，流量范围广(3~9m3/h)，计量精度、重复

（7）管子材质繁多(乙烯塑料、尼龙、橡胶以及硅橡胶等)，适用于输送各种腐蚀性、有毒、无菌、放射性等介质。管内径0.5~75mm，工作压力较高，工作温度为-62~+260'℃管子的挤压接触部分寿命一般为200~700h。当不能继续使用时，可移换管子的挤压部位或替换新管子。

（8）1个泵头可装1-20根管子或1台泵安装多组泵头工作，同时输送1种或多种介质。1泵多用，1台泵可代替数台泵(吸、排可同时作业)，工作体积小、速率高。
